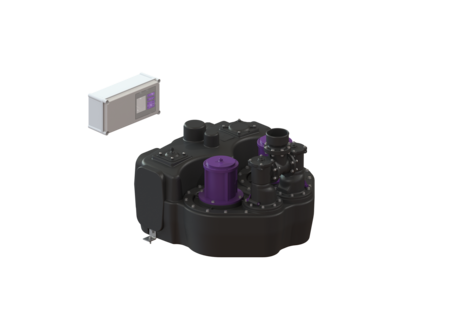

Poste de relevage Aqualift F Duo
Standard, SPF 3000-S1
KESSEL Poste de relevage Aqualift F Duo, eaux usées Eaux vannes, hauteur de relevage 16 m, gestionnaire Standard, hauteur 539 mm, avec 2 pompes SPF 3000-S1 submersibles, refoulement vertical, dispositif d’arrêt sans dispositif d’arrêt
- Différentes catégories de puissance disponibles
- Capteur de pression pour une détection pneumatique fiable du niveau
- Gestionnaire avec système d'autodiagnostic
Numéro d'article | 11601 |
---|---|
GTIN | 4026092070994 |
Groupe de remise | 20 |
Poste de relevage Aqualift F Duo Standard, SPF 3000-S1
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé de deux pompes immergées ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps offre différentes possibilités de raccordement et comporte une trappe d’accès vissée. Modèle Nature du système: Installation double Dispositif d’arrêt: sans dispositif d’arrêt Cornière de maintien contre les poussées verticales: oui Plaque d'insonorisation: oui Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: vertical Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Dimensions Poids net: 58,83 kg Poids brut: 84 kg Longueur: 773 mm Largeur: 780 mm Hauteur: 539 mm Dimensions d'emballage, longueur: 773 mm Dimensions d'emballage, largeur: 780 mm Dimensions d’emballage, hauteur: 539 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 100 Diamètre extérieur (DA) de refoulement: 110 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Distance entre le tuyau d'arrivée et le fond de la cuve: 245 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 300 mm Perçage maximal de l’arrivée (DN): 150 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 2 Volume utile: 50 l Volume de la cuve: 120 l Aide à l'installation Pompe: SPF 3000-S1 Nombre de pompes: 2 Poids, pompe: 26 kg Type de raccord: Raccordement direct Courant nominal: 5,4 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,77 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 47 m³/h Hauteur de relevage maxi: 16 m Régime: 2890 U/min Puissance P1: 3,2 kW Puissance P2: 2,7 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Standard Disjoncteur du moteur: oui Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur avec pressostat Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: non Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de modification Flotteur d'alarme, Aqualift F + F Duo | 28015 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Tuyau de raccordement DN80,conduites de refoul. en fonte grise | 28664 | Afficher | |
Tuyau de raccordement DN100,conduit. de refoul. en fonte grise | 28665 | Afficher | |
Dispositif d'arrêt DN 80, Composite, horizontal | 28682 | Afficher | |
Dispositif d'arrêt DN 100, Composite, horizontal | 28683 | Afficher | |
Dispositif d'arrêt DN 100, Composite | 28698 | Afficher | |
Dispositif d'arrêt DN 150, Composite | 28699 | Afficher | |
Raccord à bride DN 100, pour robinetteries en composite | 28712 | Afficher | |
Raccord à bride DN 80, pour robinetteries en composite | 28713 | Afficher | |
Adaptateur de bride DN 80, pour robinetterie en composite | 28714 | Afficher | |
Dispositif d'arrêt DN 80, Composite, verticale | 28715 | Afficher | |
Dispositif d'arrêt DN 80, Composite, vertical avec bride | 28716 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Pressostat Duo, avec joint, jusqu'à 12/2009 | 28046 | Afficher | |
Kit de rechange bride de pompe avec kit de vis, joint de bride | 28051 | Afficher | |
Entraînement de pompe SPF 3000 400 V, S1, câble de 5 m | 28064 | Afficher | |
Kit d’étanchéité DN 70, DN 100 | 28608 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Corps de clapet avec tuyau de refoulement, DN 100 | 28677 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Capot de protection vissé, 160x140 mm | 680044 | Afficher | |
Joint Bride de pompe | 680045 | Afficher | |
Équerre de fixation avec vis (2 unités) | 680046 | Afficher | |
Kit de vis galvanisées, 14 unités | 680047 | Afficher | |
Tube plongeur pressostat, Duo, 10 m, jusqu'à 12/2009 | 680049 | Afficher | |
Bride de pompe SPF 1400 - SPF 4500 | 680050 | Afficher | |
Joint pour SPF 1400 - SPF 4500 | 680052 | Afficher | |
Kit clapet anneau compens., clapet, support battant | 680053 | Afficher | |
Tube plongeur Duo, 5 m, à partir de 01/2010 | 680056 | Afficher | |
Corps de clapet pour postes Duo, sans dispositif d’arrêt | 680061 | Afficher | |
Roue SPF 3000, postes de relevage Aqualift | 680642 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- TÜV marque de test (pruefzeichen): ID 1111241940
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Pompe (pumpe): SPF 3000-S1
- Type de rotor (laufrad_typ): Roue vortex
- Dispositif d’arrêt (absperreinrichtung): sans dispositif d’arrêt
