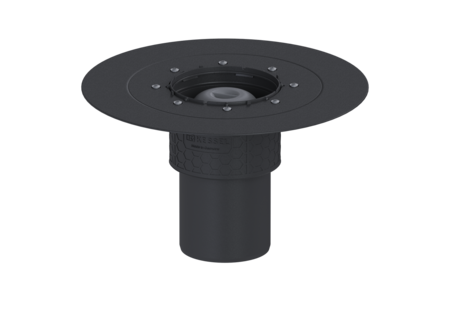

Corps de base Ecoguss
Bride à coller, DN 100, Sortie vertic.
KESSEL Corps de base Ecoguss, DN 100, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, étanchéité du corps de base par Bride à coller
- Matériau composite haute technologie Ecoguss
- Normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
| Numéro d'article | 48611 |
|---|---|
| GTIN | 4026092032596 |
| Groupe de remise | 40 |
Corps de base Ecoguss Bride à coller, DN 100, Sortie vertic.
Le corps de base Ecoguss est utilisé en combination avec une réhausse et est équipé d’une cloche anti odeur amovible, un couvercle de protection de chantier est également fourni. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. La bride à coller avec une largeur de bride de 50 mm convient au raccordement des étanchéités de liaison, conformément à la norme DIN 18534, pour toutes les classes d'influence de l’eau. La bride de compression sert à la pose de bandes d'étanchéité en composite et en élastomère et de bandes d'étanchéité en bitume fluidifié. Elle convient ainsi uniquement à une utilisation avec les membranes d'étanchéité. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur le corps de base: Bride à coller Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dispositif anti-odeur: compris Dimensions Poids net: 1,46 kg Poids brut: 2,1 kg Diamètre: 348 mm Hauteur: 215 mm Dimensions d'emballage, longueur: 360 mm Dimensions d'emballage, largeur: 360 mm Dimensions d’emballage, hauteur: 250 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Rehausse Grille, antidérapant, L 15 | 48176 | Afficher |
 | Rehausse Ecoguss Grille noire, 150 x 150 mm, K 3 | 48194 | Afficher |
 | Siphon de parking Ecoguss DN 125, polyg., taccord au tuyau compos. | 48502 | Afficher |
 | Siphon de parking Ecoguss DN 125, rond, Raccord au tuyau composite | 48504 | Afficher |
 | Rehausse Variofix Grille, 304, antidérapant, L 15 | 48907 | Afficher |
 | Rehausse Variofix Grille, 304, L 15 | 48965 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 146 x 146 mm, K 3 | 48977 | Afficher |
 | Rallonge de rehausse Sys 125, Grille, 150 x 150 mm | 54914 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille cai, 146x146mm | 54915 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 200 x 200 mm | 54916 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 200x200 mm | 54917 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille pl., 146x146mm | 54919 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54921 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54922 | Afficher |
 | Rehausse Ferrofix Br à coller H : 15 mm, 300x300mm, grille | 54923 | Afficher |
 | Rehausse Ferrofix sans br. à coller, 300 x 300 mm, grille | 54926 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 200x200mm, grille | 54928 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 300x300mm, grille | 54929 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille à trous, K 3 | 59010 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 100x100 mm | 59165 | Afficher |
 | Rehausse Ferrofix Sys 125, pour rev. PVC, gr. à trous, L15 | 59192 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille à cadre, Classe D | 59400 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 1000x1000 mm | 6000100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, milieu | 6002100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, extéri. | 6002101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1400mm, extéri. | 6002141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, milieu | 6002200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, extéri. | 6002201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, milieu | 6002300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, extéri. | 6002301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, milieu | 6002400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, extéri. | 6002401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x511 mm | 6015050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x1011 mm | 6015100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm,156x1514mm | 6015150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2014 mm | 6015200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2514 mm | 6015250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 3014 mm | 6015300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x550 mm | 6020050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1050 mm | 6020100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1550 mm | 6020150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2050 mm | 6020200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2550 mm | 6020250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x3050 mm | 6020300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x550 mm | 6030050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1050 mm | 6030100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1550 mm | 6030150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2050 mm | 6030200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2550 mm | 6030250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x3050 mm | 6030300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 350x350 mm | 6035035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x550 mm | 6040050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1050 mm | 6040100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1550 mm | 6040150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2050 mm | 6040200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2550 mm | 6040250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x3050 mm | 6040300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x500 mm | 6050050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x1000 mm | 6050100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 600x600 mm | 6060600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 800x800 mm | 6080800 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 1000x1000 mm | 6200100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1 000 mm, milieu | 6202100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1000mm, extéri. | 6202101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400 mm, milieu | 6202140 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400mm, extéri. | 6202141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2000 mm, milieu | 6202200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2 000mm, extéri. | 6202201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000 mm, milieu | 6202300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000mm, extéri. | 6202301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000 mm, milieu | 6202400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000mm, extéri. | 6202401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x550 mm | 6220050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1050 mm | 6220100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1550 mm | 6220150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2050 mm | 6220200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2550 mm | 6220250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x3050 mm | 6220300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x550 mm | 6230050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1050 mm | 6230100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1550 mm | 6230150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2050 mm | 6230200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2550 mm | 6230250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x3050 mm | 6230300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 350x350 mm | 6235035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x550 mm | 6240050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1050 mm | 6240100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1550 mm | 6240150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2050 mm | 6240200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2550 mm | 6240250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x3050 mm | 6240300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x500 mm | 6250050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x1000 mm | 6250100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 600x600 mm | 6260600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 800x800 mm | 6280800 | Afficher |
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article |
|---|
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Dispositif anti-odeur (geruchsverschluss): compris
