Règles importantes
Dès que le cahier des charges relatif au dispositif anti-refoulement est connu, il est possible de choisir un produit adapté. Il convient notamment de noter que tous les produits utilisés dans les systèmes de drainage sont considérés comme des produits de construction et doivent donc être soumis à la réglementation en matière de construction.
À cet effet, les procédures de certification suivantes sont autorisées :
- des normes harmonisées telles que la DIN EN 12050 pour les postes de relevage ou la DIN EN 13564 pour les clapets antiretour
- les agréments techniques généraux, tels que le Z-53.2-487 pour le poste de relevage à protection antiretour Ecolift
- une autorisation au cas par cas par le biais d'une évaluation de l'aptitude et d'une clarification auprès d'une autorité compétente
Si l'utilisation d'un produit n'est ni normalisée ni réglementée par la législation en matière de construction, une autorisation peut être demandée au cas par cas. L'aptitude du produit est alors évaluée en concertation avec l'autorité compétente et, le cas échéant, il est homologué.
En ce qui concerne le domaine d'application, la norme DIN 1986-100 ne décrit que les deux types de produits normalisés que sont les postes de relevage et les clapets antiretour. Cependant, comme le souligne également le commentaire de la norme DIN 1986-100, il est nécessaire, pour des raisons liées au progrès technique, à la rentabilité, mais aussi à la protection de l'environnement et à l'utilisation économe des énergies primaires, que de nouveaux matériaux de construction, composants, types de construction et équipements soient mis en œuvre et utilisés. À cet égard, des solutions innovantes peuvent également être conçues et utilisées. Leur domaine d'application est réglementé dans l'agrément correspondant ou doit être convenu au cas par cas avec l'autorité compétente.
Types de produits destinés à la protection contre le refoulement du reflux
Il existe donc en principe trois types de produits pour la protection contre le reflux :
- des stations de relevage des eaux usées à fonctionnement automatique avec boucle antiretour conformes à la norme DIN EN 12050
- clapets antiretour conformes à la norme DIN EN 13564-1
- des systèmes anti-refoulement bénéficiant d'un agrément technique général, par exemple des clapets antiretour avec pompe, des postes de relevage à protection antiretour et des postes de relevage hybrides.
Utilisables conformément à la | DIN EN 13564 | Agrément technique | DIN EN 12050 | |
Type de produit / Modèle | clapet antiretour | poste de relevage à protection antiretour | clapet antiretour avec pompe | Poste de relevage / Station de relevage |
| Avec clapet |
| |||
| Avec pompe |
| |||
| Avec boucle antiretour |
| |||
Fonctionnement des produits
Les différents types de produits se distinguent par leur conception, notamment en ce qui concerne les dispositifs de fermeture, les pompes et la boucle antiretour. Les clapets antiretour avec pompe, les postes de relevage à protection antiretour et les postes de relevage hybrides combinent ainsi les caractéristiques de conception des clapets antiretour et des postes de relevage. Il en résulte également des différences significatives en termes de fonctionnement.
Type de produit / Écoulement | clapet antiretour | Poste de relevage à protection antiretour / Clapet antiretour avec pompe | Poste de relevage / Station de relevage |
| en fonctionnement normal | sans énergie externe | sans énergie externe | Fonctionnement de la pompe |
| en cas de reflux | impossible | Fonctionnement de la pompe | Fonctionnement de la pompe |
Ainsi, outre les produits éprouvés et normalisés, des produits innovants sont également disponibles pour la conception. En fonction de la situation, plusieurs possibilités s'offrent généralement. Lors de la décision finale, il convient donc d'opter pour une solution offrant un niveau optimal de sécurité et de rentabilité.

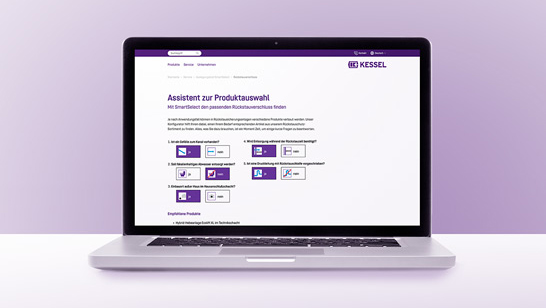

Assistant de sélection de produits
Trouvez le clapet antiretour adapté grâce à SmartSelect
Selon l'application, différents produits peuvent être installés dans les systèmes anti-refoulement. Notre configurateur vous aide à trouver, parmi notre gamme de protections antiretour, l'article qui correspond à vos besoins. Il vous suffit de prendre quelques instants pour répondre à quelques questions rapides.
Vers SmartSelect
Notre gamme de services dans le domaine de la protection antiretour
Pour les concepteurs, les installateurs et les exploitants
Vous avez encore des questions ?
Nous proposons de nombreuses formations, en ligne et en présentiel. Approfondissez vos connaissances, restez à la page et bénéficiez d'informations concrètes.
