Sépara. graisses EasyClean ground

Multi, NS 7, Direct, 550-960 mm, B, dr

96007.80B-DR
96007.80B-DR
Fiche technique du produit (PDF)

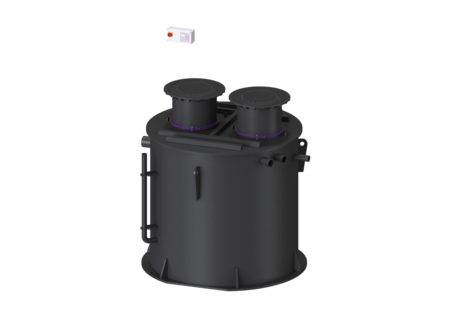

KESSEL Sépara. graisses EasyClean ground, vidange Direct, taille nominale 7,00, classe de charge B 125, profondeur de pose 550 - 960 mm, type d'évacuation manuel avec tuyau d’aspiration, sens de l'écoulement à droite, Regard double paroi renforcée, dispositif d'alarme avec Sonde de niveau

  • Élimination propre et sans odeur
  • Lieu d'élimination défini
  • Vidange complète du séparateur
Numéro d'article 96007.80B-DR
GTIN 4026092098356
Groupe de remise 60

    Sépara. graisses EasyClean ground Multi, NS 7, Direct, 550-960 mm, B, dr
    Le poste destiné à une pose enterrée se compose à la fois d'un séparateur pour eaux grasses, y compris un débourbeur, d'un dispositif d'échantillonnage et d'une station de relevage. La cuve de toutes les pièces du poste est en composite (PE) résistant dans le temps. L’accès aux différentes pièces du poste pour les travaux de nettoyage et de maintenance s’effectue via deux ouvertures de maintenance. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. La station de relevage est équipée de deux pompes submersibles, y compris d’un dispositif antiretour. Les pompes submersibles sont introduites dans la cuve par des barres de guidage. Les pompes sont commandées par une sonde de niveau. La commande est effectuée par un gestionnaire convivial, qui peut être connecté à la gestion du bâtiment via un contact sec ou qui peut transmettre en option des messages d’alarme et de défauts via une interface GSM. Pour la classe de charge D, une plaque de répartition doit être réalisée. Les plans d'armature sont disponibles auprès de KESSEL. Matériau PE garantit 20 ans. Modèle Sens de l'écoulement: à droite Système de regard: Regard double paroi renforcée Variante d'évacuation: Direct Système Schredder-Mix: non Taille nominale (NS): 7,00 SonicControl: non Dispositif d'évacuation: Raccord d’évacuation Débourbage: manuel avec tuyau d’aspiration Capacité de charge (DIN 19901): E2 Dimensions Poids net: 1140 kg Poids brut: 1194 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2560 mm Profondeur de pose: 550 - 960 mm Longueur: 2160 mm Largeur: 2505 mm Dimensions d'emballage, longueur: 3400 mm Dimensions d'emballage, largeur: 2250 mm Dimensions d’emballage, hauteur: 2310 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 90 Diamètre extérieur (DA) de refoulement: 90 mm Distance entre le tuyau de sortie et le fond de la cuve: 1330 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1600 mm Diamètre extérieur de la sortie (DA): 160 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux en PVC et de moulage en fonte selon DIN 19534, PP ou AS Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Hauteur du couvercle: 95 mm Verrouillage: non verrouillable Classe de charge: B 125 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 1440 l Épaisseur de la couche de graisse maximale: 195 mm Volume total: 2140 l Contenance du débourbeur: 700 l Volume maxi de graisse: 280 l Aide à l'installation Pompe: GTK 1300 Nombre de pompes: 2 Poids, pompe: 27 kg Courant nominal: 2,5 A Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,8 Catégorie de protection de la pompe: IP 68 Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 57 m³/h Hauteur de relevage maxi: 12,4 m Régime: 2900 U/min Puissance P1: 1,3 kW Puissance P2: 1 kW Mode de fonctionnement: S3 – 30 % Fusible requis (protection de ligne): 3 x C 16 A Type de câble d'alimentation de la pompe: H07RN8-F 6G, 1,5 mm² Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): 3 x C 16 A
      Titre Numéro d'article
      Titre Numéro d'article
      Titre Numéro d'article
      Titre Numéro d'article
    680002 Joint Anneau de compensation, DN 125 680002 Afficher
    680034 Pile Pile 9 V 680034 Afficher
    680053 Kit clapet anneau compens., clapet, support battant 680053 Afficher
    680276 Anneau de maintien pour rehausses d : 600 mm 680276 Afficher
    680278 Clé d'ouverture pour couvercles de protection 680278 Afficher
    680323 Joint pour couvercle de protection, verrouillé 680323 Afficher
    680324 Rehausse d : 630 mm, étanche à l'eau 680324 Afficher
    680419 Corps de clapet postes Duo, avec 2 dispositifs d'arrêt 680419 Afficher
    680597 Joint pour griffe de pompe, 2,5 pouces 680597 Afficher
    680599 Griffe de pompe 2,5 pouces, avec joint 680599 Afficher
    680600 Sonde de niveau avec borne 680600 Afficher
    680603 Tube de protection pour sonde de niveau, à fente 680603 Afficher
    680610 Pompe remplacem. Aquadive GTK1300 sans interrupteur à flotteur, 10 m 680610 Afficher
    680619 Gestionnaire Comfort Duo, 400 V, 2x2,5-4 A 680619 Afficher
    680729 Borne pour sonde de niveau et cloche 680729 Afficher
    680783 Tuyau de raccordement avec brides de fixation 680783 Afficher
    860104 Joint d: 630 mm, à partir de 01/2015 860104 Afficher
    860119 Couvercle de protection Classe B, fonte grise, avec joint 860119 Afficher
    • Gestionnaire (schaltgeraet): Comfort
    • Dispositif d'évacuation (entsorgungseinrichtung): Raccord d’évacuation
    • Taille nominale (NS) (nenngroesse): 7
    • Classe de charge (belastungsklasse): B 125 (EN 124)
    • Profondeur de pose (einbautiefe): 550  mm
    • Sens de l'écoulement (fliessrichtung): à droite
