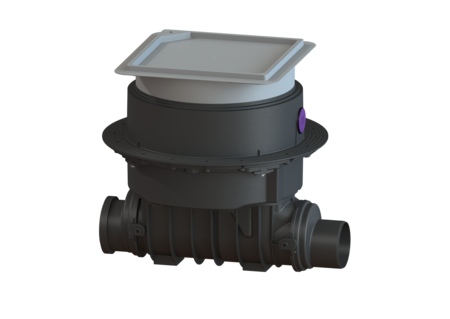

Tuyau de nettoyage Controlfix
DN 125, Dalle, carrelable
Fiche technique du produit (PDF)
Le tuyau de nettoyage premium pour eaux vannes et eaux grises permet d'accéder confortablement aux conduites pour eaux usées pour les travaux de révision et de maintenance. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour premium Staufix SWA, Staufix FKA ou en clapet antiretour avec pompe Pumpfix F.
- Transformable en toute facilité en Staufix SWA
- Staufix FKA ou Pumpfix F
- Accès
- rapide et sans outil pour le nettoyage
- Disponible comme kit complet ou modulaire
| Numéro d'article | 80125X |
|---|---|
| GTIN | 4026092004081 |
| Groupe de remise | 30 |
Tuyau de nettoyage Controlfix DN 125, Dalle, carrelable

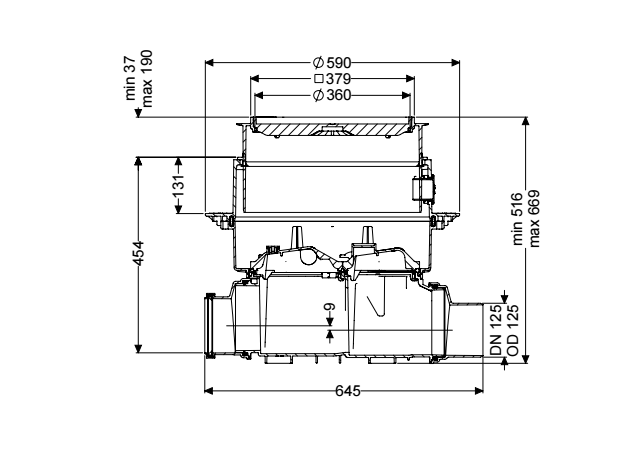

Le tuyau de nettoyage premium pour eaux vannes et eaux grises permet d'accéder confortablement aux conduites pour eaux usées pour les travaux de révision et de maintenance. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour premium Staufix SWA, Staufix FKA ou en clapet antiretour avec pompe Pumpfix F. Nature des eaux usées: Eaux grises et eaux vannes Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Variante: Nature d’étanchéité: étanchéité composite État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Caractéristiques générales: Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 Couleur: noir Dimensions: Longueur: 486 mm Largeur: 590 mm Dimensions d'encastrement, longueur: 750 mm Dimensions d'encastrement, largeur: 750 mm Cuve: Profondeur de pose: 486 - 640 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3 000 mm Corps de base: Type de raccordement: avec extrémité pointue et manchon Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Hauteur maxi du revêtement: 16 mm Classe de charge: K 3 (EN 1253-1) Longueur: 366 mm Largeur: 366 mm Étanchéité: étanche à l'eau Verrouillage: Lock & Lift Hauteur de chute: 9 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Kit convertible Staufix FKA DN 100-200, à partir de 01/2011, Câble de 5 m | 80093 | |
|
Kit convertible Pumpfix F DN 100-200, à partir de 01/2011, Dalle | 80098 | |
|
Kit de rallongement du câble pour pompe | 80891 | |
|
Rallonge de rehausse H : 200 mm | 83070 | |
|
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | |
|
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 |
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Joint pour rehausse, à partir de 07/2014 | 680150 | |
|
Joint couvercle de protection, système 330 mm | 686114 | |
|
Kit de joints I pour KESSEL-Staufix Prem | 70318 | |
|
Staufix Premium Controlfix couvercle ent | 80011 | |
|
Staufix Premium Controlfix couvercle d'é | 80012 | |
|
Tampon, étanche eaux superf., carrel. | 830052 | |
|
Rehausse KESSEL, Système 400 | 830065 | |
|
Staufix raccord Premium - embout mâle DN | 83082 | |
|
Staufix raccord Premium - manchon DN 125 | 83086 |
| Manuels | |
|---|---|
| Données CAO |
- Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 3.000 MMT
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – pose encastrée en dalle
- Pays d'origine (ATTR-322): DE
- Diamètre nominal (DN) (ATTR-118):
125
- Diamètre extérieur (DA) (ATTR-147): 125
- Poids net (ATTR-A3A): 14 KGM
- Poids brut (ATTR-A3B): 19,5 KGM
- Profondeur de pose (ATTR-B2_VB): 486 MMT
- Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
- État à la livraison (ATTR-189): Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site)
- Longueur (ATTR-A6A): 486 MMT
- Largeur (ATTR-A6B): 590 MMT
- Dimensions d'encastrement, longueur (ATTR-160): 750 MMT
- Dimensions d'encastrement, largeur (ATTR-161): 750 MMT
- Volume (ATTR-320): 0,1 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 645,5 MMT
- Dimensions d'emballage, largeur (ATTR-326): 590 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 348 MMT
- Dimensions (ATTR-323): 645,5X590X348MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle carrelable
- Classe de charge (ATTR-A2B): K 3 (EN 1253-1)
- Étanchéité (ATTR-A2C): étanche à l'eau
- Verrouillage (ATTR-A2D): Lock & Lift
- Matériau du couvercle de recouvrement (ATTR-A2E):
Composite
- Hauteur maxi du revêtement (ATTR-A2L): 16 MMT
- Longueur (ATTR-A2M): 366 MMT
- Largeur (ATTR-A2N): 366 MMT
- Nature d’étanchéité (ATTR-170): étanchéité composite
- Type de raccordement (ATTR-233): avec extrémité pointue et manchon
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Couleur (ATTR-102): noir
- Nature des eaux usées (ATTR-6):
Eaux grises et eaux vannes
- Hauteur de chute (ATTR-176): 9 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Tuyau de nettoyage
- Famille de produits (M-ATTR-004): Controlfix
- Nom du produit (M-ATTR-005): Controlfix
