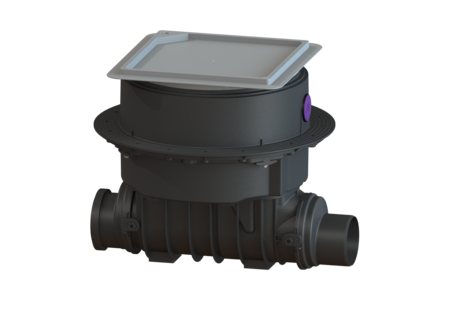

Clapet antiretour Staufix SWA
DN 125, Dalle, carrelable
Le clapet antiretour Premium pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour Premium Staufix FKA ou en clapet antiretour avec pompe Pumpfix F.
- Transformation facile en Staufix FKA ou Pumpfix F
- Maintenance rapide, simple et sans outils
- Disponible comme kit complet ou modulaire
| Numéro d'article | 73125.10X |
|---|---|
| GTIN | 4026092003954 |
| Groupe de remise | 30 |
Clapet antiretour Staufix SWA DN 125, Dalle, carrelable

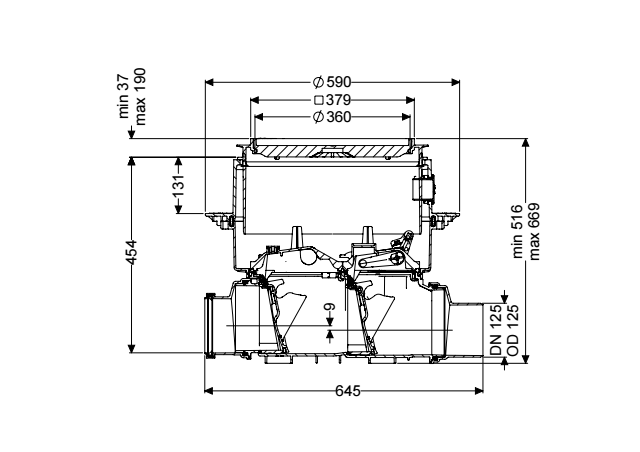

Le clapet antiretour Premium pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour Premium Staufix FKA ou en clapet antiretour avec pompe Pumpfix F. Modèle Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 mm Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Dimensions Poids net: 14 kg Poids brut: 19,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 590 mm Longueur: 645 mm Dimensions d'emballage, largeur: 590 mm Dimensions d’emballage, hauteur: 348 mm Dimensions d'emballage, longueur: 645,5 mm Cuve/corps de base Système: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage du couvercle: Lock & Lift Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
| Premium kit de modification pour Staufix | 80093 | Afficher | |
| Premium kit de modification pour Pumpfix | 80098 | Afficher | |
 | Rallonge de rehausse H : 200 mm | 83070 | Afficher |
 | Verlängerungsstück m.Flansch u. Gegenfl. | 83073 | Afficher |
 | Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Support battant pour clapet motorisé et mécanique | 680101 | Afficher |
 | Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Appareil d´essai de mise en charge | 70214 | Afficher |
 | Kit de joints I pour KESSEL-Staufix Prem | 70318 | Afficher |
 | Staufix Premium SWA couvercle d'alimenta | 80013 | Afficher |
 | Staufix Premium SWA couvercle sortie | 80014 | Afficher |
 | Mechanische Klappe/Einschiebeteil Prem. | 80041 | Afficher |
 | Tampon, étanche eaux superf., carrel. | 830052 | Afficher |
 | Rehausse KESSEL, Système 400 | 830065 | Afficher |
 | Staufix raccord Premium - embout mâle DN | 83082 | Afficher |
 | Staufix raccord Premium - manchon DN 125 | 83086 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Diamètre nominal (DN) (nennweite): 125
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- TÜV marque de test (pruefzeichen):
ID 1111242698
- Type d'installation (einbausituation):
à l’intérieur du bâtiment – pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Nature des eaux usées (abwasserart_de):
Eaux grises
- Type de couvercle (abdeckungsart): Couvercle carrelable
- Longueur (laenge): 645 mm
- Largeur (breite): 590 mm
- Protection anti-retour (rueckstauschutz): Type 2
