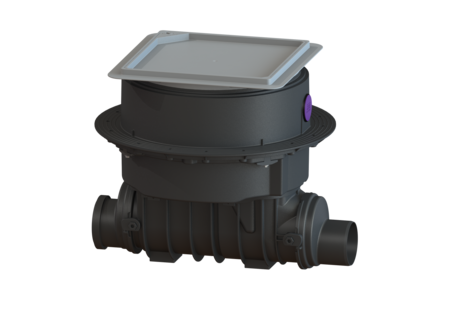

Clapet antiretour Staufix SWA
DN 100, Dalle, carrelable
Fiche technique du produit (PDF)
Le clapet antiretour Premium pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour Premium Staufix FKA ou en clapet antiretour avec pompe Pumpfix F.
- Transformation facile en Staufix FKA ou Pumpfix F
- Maintenance rapide, simple et sans outils
- Disponible comme kit complet ou modulaire
| Numéro d'article | 73100.10X |
|---|---|
| GTIN | 4026092003923 |
| Groupe de remise | 30 |
Clapet antiretour Staufix SWA DN 100, Dalle, carrelable

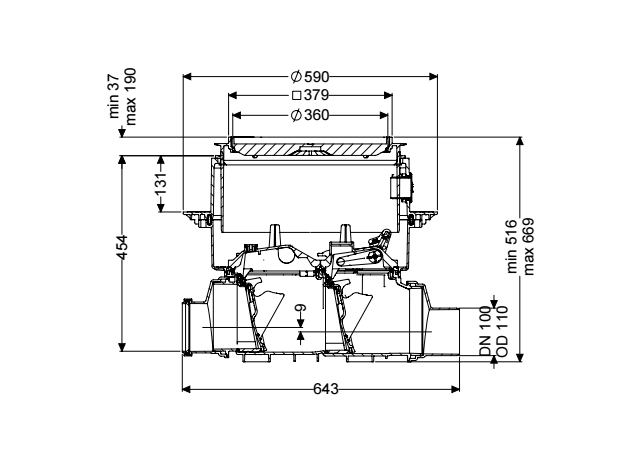

Le clapet antiretour Premium pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour Premium Staufix FKA ou en clapet antiretour avec pompe Pumpfix F. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Variante: Nature d’étanchéité: étanchéité composite Verrouillage d'urgence: oui État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection antiretour: Type 2 Nombre de clapets antiretours mécaniques: 2 Caractéristiques générales: Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 Couleur: noir Norme: EN 13564 Dimensions: Longueur: 642 mm Largeur: 590 mm Dimensions d'encastrement, longueur: 750 mm Dimensions d'encastrement, largeur: 750 mm Cuve: Profondeur de pose: 486 - 640 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3 000 mm Corps de base: Type de raccordement: avec extrémité pointue et manchon Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Hauteur maxi du revêtement: 16 mm Classe de charge: K 3 (EN 1253-1) Longueur: 366 mm Largeur: 366 mm Étanchéité: étanche à l'eau Verrouillage: Lock & Lift Hauteur de chute: 9 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Kit convertible Staufix FKA DN 100-200, à partir de 01/2011, Câble de 5 m | 80093 | |
|
Kit convertible Pumpfix F DN 100-200, à partir de 01/2011, Dalle | 80098 | |
|
Rallonge de rehausse H : 200 mm | 83070 | |
|
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | |
|
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 |
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Support battant pour clapet motorisé et mécanique | 680101 | |
|
Joint pour rehausse, à partir de 07/2014 | 680150 | |
|
Joint couvercle de protection, système 330 mm | 686114 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Kit de joints I pour KESSEL-Staufix Prem | 70318 | |
|
Staufix Premium SWA couvercle d'alimenta | 80013 | |
|
Staufix Premium SWA couvercle sortie | 80014 | |
|
(80041) | 80041 | |
|
Tampon, étanche eaux superf., carrel. | 830052 | |
|
Rehausse KESSEL, Système 400 | 830065 | |
|
Staufix raccord Premium - embout mâle DN | 83081 | |
|
Staufix raccord Premium - manchon DN 100 | 83085 |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 3.000 MMT
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – pose encastrée en dalle
- TÜV marque de test (ATTR-376):
ID 1111242698
- Pays d'origine (ATTR-322): DE
- Diamètre nominal (DN) (ATTR-118):
100
- Diamètre extérieur (DA) (ATTR-147): 110
- Poids net (ATTR-A3A): 15,2 KGM
- Poids brut (ATTR-A3B): 18 KGM
- Profondeur de pose (ATTR-B2_VB): 486 MMT
- Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
- État à la livraison (ATTR-189): Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site)
- Nature d’étanchéité (ATTR-170): étanchéité composite
- Verrouillage d'urgence (ATTR-153): oui
- Type de raccordement (ATTR-233): avec extrémité pointue et manchon
- Longueur (ATTR-A6A): 642 MMT
- Largeur (ATTR-A6B): 590 MMT
- Dimensions d'encastrement, longueur (ATTR-160): 750 MMT
- Dimensions d'encastrement, largeur (ATTR-161): 750 MMT
- Volume (ATTR-320): 0,1 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 643,2 MMT
- Dimensions d'emballage, largeur (ATTR-326): 590 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 348 MMT
- Dimensions (ATTR-323): 800X620X580MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle carrelable
- Classe de charge (ATTR-A2B): K 3 (EN 1253-1)
- Étanchéité (ATTR-A2C): étanche à l'eau
- Verrouillage (ATTR-A2D): Lock & Lift
- Matériau du couvercle de recouvrement (ATTR-A2E):
Composite
- Hauteur maxi du revêtement (ATTR-A2L): 16 MMT
- Longueur (ATTR-A2M): 366 MMT
- Largeur (ATTR-A2N): 366 MMT
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Norme (ATTR-9): EN 13564
- Label CE (ATTR-A5B):
oui
- Protection antiretour (ATTR-151): Type 2
- Nombre de clapets antiretours mécaniques (ATTR-154): 2
- Contrôle par un organisme tiers (ATTR-A8): LGA
- Déclaration de performance (DOP) (ATTR-292): 009-007
- Déclaration de conformité (ATTR-303): 009-582
- Stratégie de protection (ATTR-311):
Protection centralisée
- Nature des eaux usées (ATTR-6):
Eaux grises
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Fonction en cas de reflux (ATTR-312):
Protection en cas de reflux
- Couleur (ATTR-102): noir
- Hauteur de chute (ATTR-176): 9 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Clapet antiretour
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix SWA
