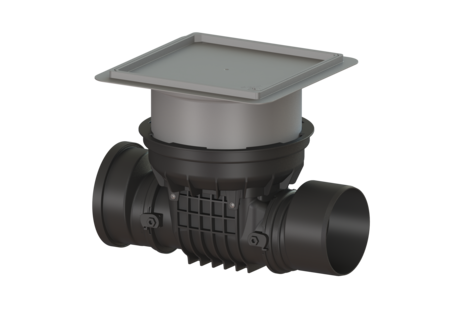

Clapet antiretour Staufix
DN 200, Dalle, carrelable, Type 2 R
KESSEL Clapet antiretour Staufix, DN 200, eaux usées Eaux grises our eaux vannes (ÖNORM Autriche), verrouillage Lock & Lift, pose encastrée en dalle, type de couvercle Couvercle carrelable, oui
- Clapet antirongeurs en option pour encore plus de sécurité
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Également disponible comme kit modulaire
| Numéro d'article | 730200.10XR |
|---|---|
| GTIN | 4026092076576 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 200, Dalle, carrelable, Type 2 R
Le clapet antiretour pour eaux vannes et eaux grises (ÖNORM Autriche) est équipé de deux clapets mécaniques qui se ferment automatiquement en cas de reflux. Un clapet sert également de verrouillage d'urgence à verrouillage manuel. Grâce au système modulaire de KESSEL, les installations existantes peuvent être facilement transformées en clapet antiretour StaufixControl. Modèle Battant en acier inoxydable pour protection anti rongeurs: oui Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 200 Diamètre extérieur (DA): 200 mm Remarque concernant le diamètre nominal: Hydraulique correspond à DN 150 Nature des eaux usées: Eaux grises our eaux vannes (ÖNORM Autriche) Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Étanchéité: étanche à l'eau Dimensions Poids net: 8,5 kg Poids brut: 11,1 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 8 mm Profondeur de pose: 341 - 464 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 586 mm Largeur: 444 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 486 mm Dimensions d’emballage, hauteur: 496 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Report d'alarme pr messages opt/acoust. en cas de reflux | 72222 | Afficher |
 | Récepteur radio comme prise de courant commutatrice | 72223 | Afficher |
 | Couvercle de verrouillage StaufixControl, DN 90 - 100 | 72224 | Afficher |
 | Couvercle de verrouillage StaufixControl, DN 125 - 200 | 72225 | Afficher |
 | Rallonge de rehausse Pose plus profonde, avec bride | 830070 | Afficher |
 | Rallonge de rehausse Pose plus profonde, Bride/contre-bride | 830073 | Afficher |
 | Rallonge de rehausse Dalle, pour béton étanche | 830075 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pile 3 V pour l'unité de commande | 680665 | Afficher |
 | Joint Joint de couvercle Staufix, DN 125-200 | 686113 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Joint Joint à lèvre, système 330 mm | 686115 | Afficher |
 | Dispositif de contrôle avec joint | 70214 | Afficher |
 | Clapet anti-retour DN 125/150 | 70232 | Afficher |
 | Clapet anti-retour DN 125/150, avec rehausse en acier inox | 70234 | Afficher |
 | Support battant DN 125/150, avec joint | 70242 | Afficher |
 | Couvercle de verrouillage DN125-200, avec verrouillage d'urgence | 72230 | Afficher |
 | Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher |
 | Extrémité pointue DN 200, avec joint | 83084 | Afficher |
 | Manchon DN 200, avec joint | 83088 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 200
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Protection anti-retour (rueckstauschutz): Type 2
- Battant en acier inoxydable pour protection anti rongeurs (edelstahlklappe_rattenschutz): oui
- Longueur (laenge): 586 mm
- Largeur (breite): 444 mm
