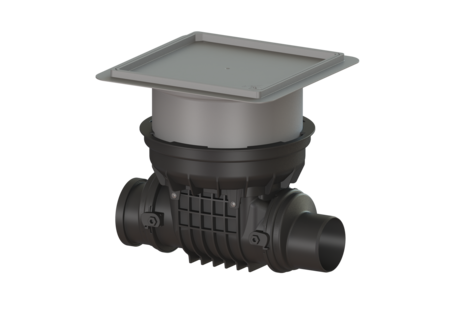

Clapet antiretour Staufix
DN 125, Dalle, carrelable, Type 2 R
Fiche technique du produit (PDF)
Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl.
- Clapet antirongeurs en option pour encore plus de sécurité
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Également disponible comme kit modulaire
| Numéro d'article | 730125.10XR |
|---|---|
| GTIN | 4026092076453 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 125, Dalle, carrelable, Type 2 R

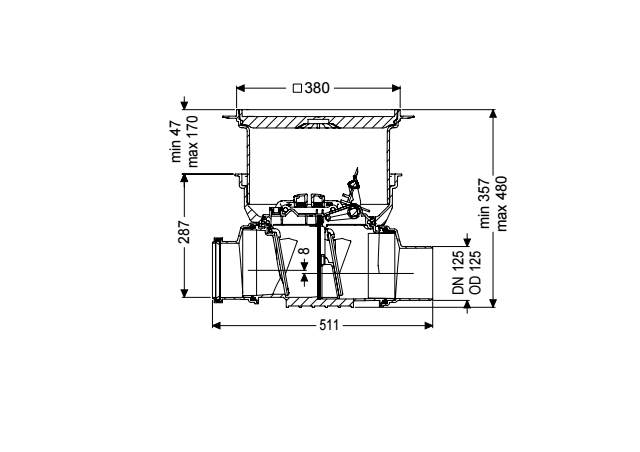

Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Variante: Battant en acier inoxydable pour protection anti rongeurs: oui Nature d’étanchéité: étanchéité composite Verrouillage d'urgence: oui État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection antiretour: Type 2 Nombre de clapets antiretours mécaniques: 2 Caractéristiques générales: Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 Couleur: noir Norme: EN 13564 Dimensions: Longueur: 511 mm Largeur: 444 mm Dimensions d'encastrement, longueur: 750 mm Dimensions d'encastrement, largeur: 750 mm Cuve: Profondeur de pose: 341 - 464 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3.000 mm Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Hauteur maxi du revêtement: 16 mm Classe de charge: K 3 (EN 1253-1) Longueur: 366 mm Largeur: 366 mm Étanchéité: étanche à l'eau Verrouillage: Lock & Lift Hauteur de chute: 8 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Report d'alarme pour messages opt./acoust. en cas de reflux | 72222 | |
|
Récepteur radio comme prise de courant commutatrice | 72223 | |
|
StaufixContr. couv.verrouil. DN90-100 | 72224 | |
|
StaufixContr. couv.verrouil. DN125-200 | 72225 | |
|
Rallonge de rehausse Pose plus profonde, avec bride | 830070 | |
|
Rallonge de rehausse Pose plus profonde, Bride/contre-bride | 830073 | |
|
Rallonge de rehausse Dalle, pour béton étanche | 830075 |
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Pile 3 V pour l'unité de commande | 680665 | |
|
Joint Joint de couvercle Staufix, DN 125-200 | 686113 | |
|
Joint couvercle de protection, système 330 mm | 686114 | |
|
Joint Joint à lèvre, système 330 mm | 686115 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Battant en acier inoxidable Ø 125/160 | 70234 | |
|
Cadre du battant avec joint Ø 125/160 | 70242 | |
|
Couv. verrouill. DN125-200 verr. urgence | 72230 | |
|
Tampon, étanche eaux superf., noir | 830050 | |
|
Staufix raccord Premium - embout mâle DN | 83082 | |
|
Staufix raccord Premium - manchon DN 125 | 83086 |
| Manuels | |
|---|---|
| Données CAO | |
| Déclaration de performance |
- Protection antiretour (ATTR-151): Type 2
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – pose encastrée en dalle
- Pays d'origine (ATTR-322): DE
- Diamètre nominal (DN) (ATTR-118):
125
- Diamètre extérieur (DA) (ATTR-147): 125
- Profondeur de pose (ATTR-B2_VB): 341 MMT
- Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
- État à la livraison (ATTR-189): Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site)
- Longueur (ATTR-A6A): 511 MMT
- Largeur (ATTR-A6B): 444 MMT
- Dimensions d'encastrement, longueur (ATTR-160): 750 MMT
- Dimensions d'encastrement, largeur (ATTR-161): 750 MMT
- Volume (ATTR-320): 0,1 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 586 MMT
- Dimensions d'emballage, largeur (ATTR-326): 486 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 496 MMT
- Dimensions (ATTR-323): 586X486X496MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle carrelable
- Classe de charge (ATTR-A2B): K 3 (EN 1253-1)
- Étanchéité (ATTR-A2C): étanche à l'eau
- Verrouillage (ATTR-A2D): Lock & Lift
- Matériau du couvercle de recouvrement (ATTR-A2E):
Composite
- Hauteur maxi du revêtement (ATTR-A2L): 16 MMT
- Longueur (ATTR-A2M): 366 MMT
- Largeur (ATTR-A2N): 366 MMT
- Nature d’étanchéité (ATTR-170): étanchéité composite
- Verrouillage d'urgence (ATTR-153): oui
- Battant en acier inoxydable pour protection anti rongeurs (ATTR-155): oui
- Poids net (ATTR-A3A): 7,9 KGM
- Poids brut (ATTR-A3B): 10,5 KGM
- Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 3 MMT
- Norme (ATTR-9): EN 13564
- Label CE (ATTR-A5B):
oui
- Nombre de clapets antiretours mécaniques (ATTR-154): 2
- Contrôle par un organisme tiers (ATTR-A8): LGA
- Déclaration de performance (DOP) (ATTR-292): 009-009
- Stratégie de protection (ATTR-311):
Protection centralisée
- Nature des eaux usées (ATTR-6):
Eaux grises
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Fonction en cas de reflux (ATTR-312):
Protection en cas de reflux
- Couleur (ATTR-102): noir
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Hauteur de chute (ATTR-176): 8 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Clapet antiretour
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix
