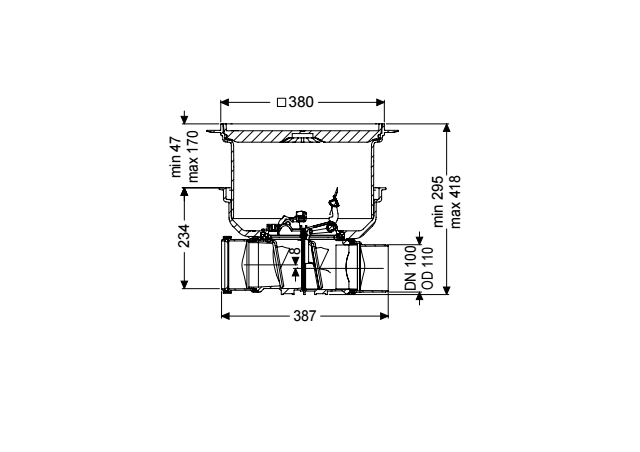

Clapet antiretour Staufix
DN 100, Dalle, carrelable, Type 2
Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl.
- Clapet antirongeurs en option pour encore plus de sécurité
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Également disponible comme kit modulaire
| Numéro d'article | 730100.10X |
|---|---|
| GTIN | 4026092076385 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 100, Dalle, carrelable, Type 2
Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl. Modèle Battant en acier inoxydable pour protection anti rongeurs: non Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Dimensions Poids net: 5,95 kg Poids brut: 8,6 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 8 mm Profondeur de pose: 287 - 410 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 444 mm Longueur: 444 mm Dimensions d'emballage, largeur: 486 mm Dimensions d’emballage, hauteur: 496 mm Dimensions d'emballage, longueur: 586 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage du couvercle: Lock & Lift Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
| Rep.alarme, opt/acoust, pr StaufixContr | 72222 | Afficher | |
| Récept.radio comme prise cour. commut. | 72223 | Afficher | |
 | StaufixContr. couv.verrouil. DN90-100 | 72224 | Afficher |
 | StaufixContr. couv.verrouil. DN125-200 | 72225 | Afficher |
 | Rallonge de rehausse Pose plus profonde, avec bride | 830070 | Afficher |
 | Pce rallonge, bride+contre-br., enterrer | 830073 | Afficher |
 | Pièce de rallonge, bride, béton étanche | 830075 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pile 3 V pour l'unité de commande | 680665 | Afficher |
 | Joint Joint de couvercle Staufix DN 90-110 | 686112 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Joint Joint à lèvre, système 330 mm | 686115 | Afficher |
 | Appareil d´essai de mise en charge | 70214 | Afficher |
 | Battant en plastique Ø 100/110 | 70231 | Afficher |
 | Cadre du battant avec joint Ø 100/110 | 70241 | Afficher |
 | Couv. verrouill. DN90-100 verr. urgence | 72229 | Afficher |
 | Tampon, étanche eaux superf., noir | 830050 | Afficher |
 | Extrémité en pointe DN 100 | 830100 | Afficher |
 | Manchon DN 100 | 830101 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
à l’intérieur du bâtiment – pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Nature des eaux usées (abwasserart_de):
Eaux grises
- Protection anti-retour (rueckstauschutz): Type 2
- Battant en acier inoxydable pour protection anti rongeurs (edelstahlklappe_rattenschutz): non
- Longueur (laenge): 444 mm
- Largeur (breite): 444 mm
