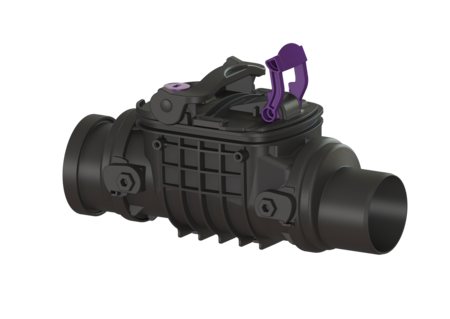

Clapet antiretour Staufix
DN 90, hors sol, Type 2
Fiche technique du produit (PDF)
Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl.
- Clapet antirongeurs en option pour encore plus de sécurité
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Également disponible comme kit modulaire
| Numéro d'article | 730090 |
|---|---|
| GTIN | 4026092076293 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 90, hors sol, Type 2
Le clapet antiretour pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – sur la conduite d'évacuation des eaux usées hors sol Variante: Battant en acier inoxydable pour protection anti rongeurs: non Verrouillage d'urgence: oui État à la livraison: prêt au raccordement Protection antiretour: Type 2 Nombre de clapets antiretours mécaniques: 2 Caractéristiques générales: Diamètre nominal (DN): 90 Diamètre extérieur (DA): 90 Couleur: noir Norme: EN 13564 Dimensions: Longueur: 385 mm Largeur: 167 mm Hauteur: 230 mm Caractéristiques fonctionnelles: Type de couvercle: Couvercle de verrouillage Hauteur de chute: 8 mm Verrouillage du couvercle: Fermeture manuelle
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Pile 3 V pour l'unité de commande | 680665 | |
|
Joint Joint de couvercle Staufix DN 90-110 | 686112 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Battant en plastique Ø 100/110 | 70231 | |
|
Cadre du battant avec joint Ø 100/110 | 70241 | |
|
Couv. verrouill. DN90-100 verr. urgence | 72229 | |
|
Extrémité en pointe DN 90 | 83090 | |
|
Manchon DN 90 | 83091 |
| Manuels | |
|---|---|
| Données CAO | |
| Déclaration de performance |
- Protection antiretour (ATTR-151): Type 2
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – sur la conduite d'évacuation des eaux usées hors sol
- Pays d'origine (ATTR-322): DE
- Verrouillage du couvercle (ATTR-117): Fermeture manuelle
- Diamètre nominal (DN) (ATTR-118):
90
- Diamètre extérieur (DA) (ATTR-147): 90
- État à la livraison (ATTR-189): prêt au raccordement
- Longueur (ATTR-A6A): 385 MMT
- Largeur (ATTR-A6B): 167 MMT
- Hauteur (ATTR-A6C): 230 MMT
- Volume (ATTR-320): 0,0 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 386 MMT
- Dimensions d'emballage, largeur (ATTR-326): 163 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 198 MMT
- Dimensions (ATTR-323): 386X163X198MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle de verrouillage
- Verrouillage d'urgence (ATTR-153): oui
- Battant en acier inoxydable pour protection anti rongeurs (ATTR-155): non
- Poids net (ATTR-A3A): 1,4 KGM
- Poids brut (ATTR-A3B): 4 KGM
- Norme (ATTR-9): EN 13564
- Label CE (ATTR-A5B):
oui
- Nombre de clapets antiretours mécaniques (ATTR-154): 2
- Contrôle par un organisme tiers (ATTR-A8): LGA
- Déclaration de performance (DOP) (ATTR-292): 009-009
- Stratégie de protection (ATTR-311):
Protection centralisée
- Nature des eaux usées (ATTR-6):
Eaux grises
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Fonction en cas de reflux (ATTR-312):
Protection en cas de reflux
- Couleur (ATTR-102): noir
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Hauteur de chute (ATTR-176): 8 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Clapet antiretour
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix
