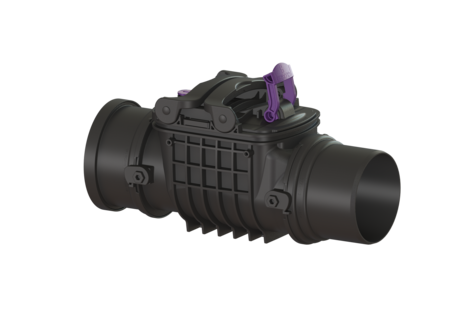

Clapet antiretour Staufix
DN 150, hors sol, Type 1
Fiche technique du produit (PDF)
Le clapet antiretour pour eaux usées sans matières fécales est équipé d’un clapet mécanique qui ferme automatiquement en cas de reflux et qui sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément d’ajouter un second clapet aux systèmes existants ou de les transformer en clapet antiretour StaufixControl.
- Transformable en Staufix Type 2 ou StaufixControl
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Maintenance et nettoyage faciles sans outils
| Numéro d'article | 720150 |
|---|---|
| GTIN | 4026092076088 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 150, hors sol, Type 1

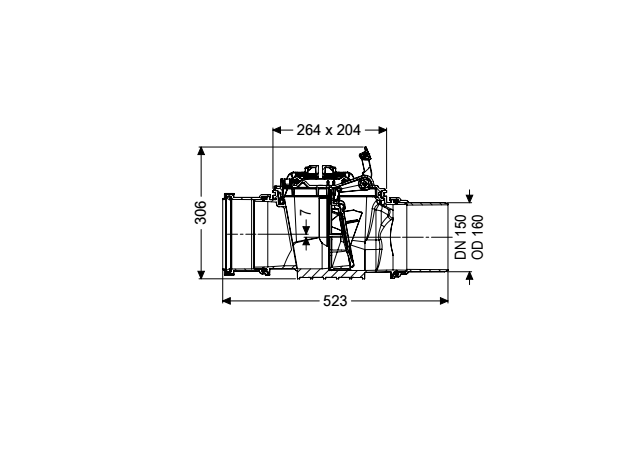

Le clapet antiretour pour eaux usées sans matières fécales est équipé d’un clapet mécanique qui ferme automatiquement en cas de reflux et qui sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément d’ajouter un second clapet aux systèmes existants ou de les transformer en clapet antiretour StaufixControl. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – sur la conduite d'évacuation des eaux usées hors sol Variante: Verrouillage d'urgence: oui État à la livraison: prêt au raccordement Protection antiretour: Type 1 Nombre de clapets antiretours mécaniques: 1 Caractéristiques générales: Diamètre nominal (DN): 150 Diamètre extérieur (DA): 160 Couleur: noir Norme: EN 13564 Dimensions: Longueur: 523 mm Largeur: 216 mm Hauteur: 306 mm Caractéristiques fonctionnelles: Type de couvercle: Couvercle de verrouillage Hauteur de chute: 8 mm Verrouillage du couvercle: Fermeture manuelle
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Pile 3 V pour l'unité de commande | 680665 | |
|
Joint Joint de couvercle Staufix, DN 125-200 | 686113 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Battant en plastique Ø 125/200 | 70232 | |
|
Cadre du battant avec joint Ø 125/160 | 70242 | |
|
Couv. verrouill. DN125-200 verr. urgence | 72230 | |
|
Staufix raccord Premium - embout mâle DN | 83083 | |
|
Staufix raccord Premium - manchon DN 150 | 83087 |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance |
- Protection antiretour (ATTR-151): Type 1
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – sur la conduite d'évacuation des eaux usées hors sol
- TÜV marque de test (ATTR-376):
ID 1111242698
- Pays d'origine (ATTR-322): DE
- Verrouillage du couvercle (ATTR-117): Fermeture manuelle
- Diamètre nominal (DN) (ATTR-118):
150
- Diamètre extérieur (DA) (ATTR-147): 160
- État à la livraison (ATTR-189): prêt au raccordement
- Longueur (ATTR-A6A): 523 MMT
- Largeur (ATTR-A6B): 216 MMT
- Hauteur (ATTR-A6C): 306 MMT
- Volume (ATTR-320): 0,0 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 524 MMT
- Dimensions d'emballage, largeur (ATTR-326): 222 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 265 MMT
- Dimensions (ATTR-323): 530X230X280MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle de verrouillage
- Verrouillage d'urgence (ATTR-153): oui
- Poids net (ATTR-A3A): 3,2 KGM
- Poids brut (ATTR-A3B): 4,0 KGM
- Norme (ATTR-9): EN 13564
- Label CE (ATTR-A5B):
oui
- Nombre de clapets antiretours mécaniques (ATTR-154): 1
- Contrôle par un organisme tiers (ATTR-A8): LGA
- Déclaration de performance (DOP) (ATTR-292): 009-008
- Stratégie de protection (ATTR-311):
Protection centralisée
- Nature des eaux usées (ATTR-6):
Eaux grises
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Fonction en cas de reflux (ATTR-312):
Protection en cas de reflux
- Couleur (ATTR-102): noir
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Hauteur de chute (ATTR-176): 8 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Clapet antiretour
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix
