Clapet antiretour Staufix
DN 90, Dalle, carrelable, Type 1
Fiche technique du produit (PDF)
Le clapet antiretour pour eaux usées sans matières fécales est équipé d’un clapet mécanique qui ferme automatiquement en cas de reflux et qui sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément d’ajouter un second clapet aux systèmes existants ou de les transformer en clapet antiretour StaufixControl.
- Transformable en Staufix Type 2 ou StaufixControl
- Pose flexible, fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
- Maintenance et nettoyage faciles sans outils
| Numéro d'article | 720090.10X |
|---|---|
| GTIN | 4026092076026 |
| Groupe de remise | 10 |
Clapet antiretour Staufix DN 90, Dalle, carrelable, Type 1

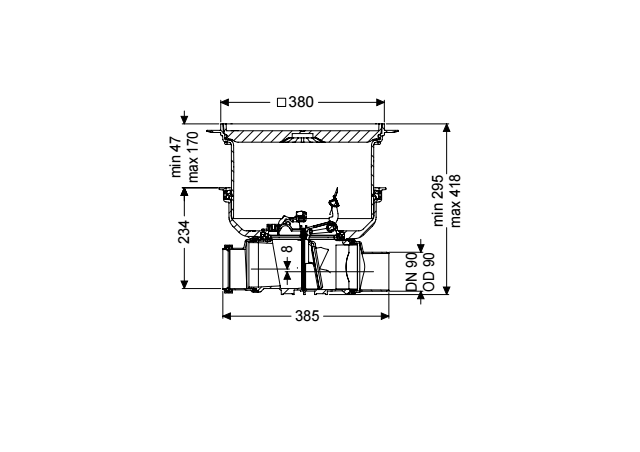

Le clapet antiretour pour eaux usées sans matières fécales est équipé d’un clapet mécanique qui ferme automatiquement en cas de reflux et qui sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément d’ajouter un second clapet aux systèmes existants ou de les transformer en clapet antiretour StaufixControl. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Variante: Nature d’étanchéité: étanchéité composite Verrouillage d'urgence: oui État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection antiretour: Type 1 Nombre de clapets antiretours mécaniques: 1 Caractéristiques générales: Diamètre nominal (DN): 90 Diamètre extérieur (DA): 90 Couleur: noir Norme: EN 13564 Dimensions: Longueur: 444 mm Largeur: 444 mm Dimensions d'encastrement, longueur: 750 mm Dimensions d'encastrement, largeur: 750 mm Cuve: Profondeur de pose: 287 - 410 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3.000 mm Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Hauteur maxi du revêtement: 16 mm Classe de charge: K 3 (EN 1253-1) Longueur: 366 mm Largeur: 366 mm Étanchéité: étanche à l'eau Verrouillage: Lock & Lift Hauteur de chute: 8 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Pile 3 V pour l'unité de commande | 680665 | |
|
Joint Joint de couvercle Staufix DN 90-110 | 686112 | |
|
Joint couvercle de protection, système 330 mm | 686114 | |
|
Joint Joint à lèvre, système 330 mm | 686115 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Battant en plastique Ø 100/110 | 70231 | |
|
Cadre du battant avec joint Ø 100/110 | 70241 | |
|
Couv. verrouill. DN90-100 verr. urgence | 72229 | |
|
Tampon, étanche eaux superf., noir | 830050 | |
|
Extrémité en pointe DN 90 | 83090 | |
|
Manchon DN 90 | 83091 |
| Manuels | |
|---|---|
| Données CAO | |
| Déclaration de performance |
- Protection antiretour (ATTR-151): Type 1
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – pose encastrée en dalle
- Pays d'origine (ATTR-322): DE
- Diamètre nominal (DN) (ATTR-118):
90
- Diamètre extérieur (DA) (ATTR-147): 90
- Profondeur de pose (ATTR-B2_VB): 287 MMT
- Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
- État à la livraison (ATTR-189): Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site)
- Longueur (ATTR-A6A): 444 MMT
- Largeur (ATTR-A6B): 444 MMT
- Dimensions d'encastrement, longueur (ATTR-160): 750 MMT
- Dimensions d'encastrement, largeur (ATTR-161): 750 MMT
- Volume (ATTR-320): 0,1 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 586 MMT
- Dimensions d'emballage, largeur (ATTR-326): 486 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 496 MMT
- Dimensions (ATTR-323): 586X486X496MM
- Nombre de colis (ATTR-321): 1
- Type de couvercle (ATTR-A21): Couvercle carrelable
- Classe de charge (ATTR-A2B): K 3 (EN 1253-1)
- Étanchéité (ATTR-A2C): étanche à l'eau
- Verrouillage (ATTR-A2D): Lock & Lift
- Matériau du couvercle de recouvrement (ATTR-A2E):
Composite
- Hauteur maxi du revêtement (ATTR-A2L): 16 MMT
- Longueur (ATTR-A2M): 366 MMT
- Largeur (ATTR-A2N): 366 MMT
- Nature d’étanchéité (ATTR-170): étanchéité composite
- Verrouillage d'urgence (ATTR-153): oui
- Poids net (ATTR-A3A): 5,9 KGM
- Poids brut (ATTR-A3B): 8,5 KGM
- Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 3 MMT
- Norme (ATTR-9): EN 13564
- Label CE (ATTR-A5B):
oui
- Nombre de clapets antiretours mécaniques (ATTR-154): 1
- Contrôle par un organisme tiers (ATTR-A8): LGA
- Déclaration de performance (DOP) (ATTR-292): 009-008
- Stratégie de protection (ATTR-311):
Protection centralisée
- Nature des eaux usées (ATTR-6):
Eaux grises
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Fonction en cas de reflux (ATTR-312):
Protection en cas de reflux
- Couleur (ATTR-102): noir
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Hauteur de chute (ATTR-176): 8 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Clapet antiretour
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix
