Tuyau de nettoyage Staufix
DN 100, Dalle, carrelable
Fiche technique du produit (PDF)
Le tuyau de nettoyage pour eaux usées sans matières fécales permet d'accéder confortablement aux conduites pour eaux usées pour les travaux de révision et de maintenance. Le système modulaire KESSEL permet aisément d’ajouter jusqu'à deux clapets et un verrouillage d'urgence aux systèmes existants ou de les transformer en clapet antiretour StaufixControl.
- Transformable en toute facilité en Staufix de type 1
- type 2 ou StaufixControl
- Accès
- rapide et sans outil pour le nettoyage
- Dénivellation propre de 8 mm seulement
| Numéro d'article | 700100.10X |
|---|---|
| GTIN | 4026092075906 |
| Groupe de remise | 10 |

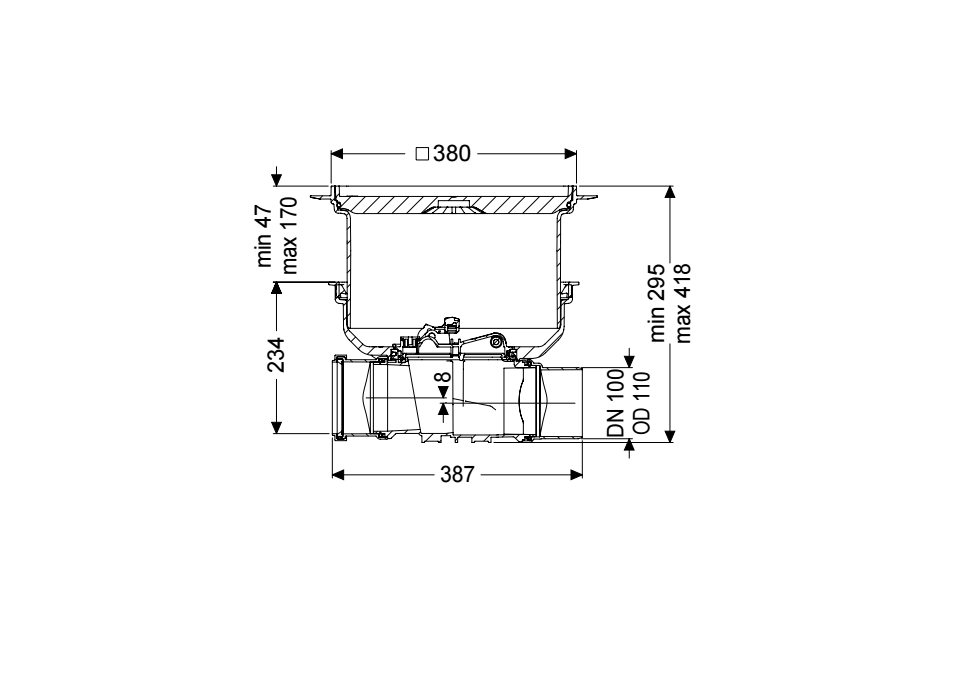

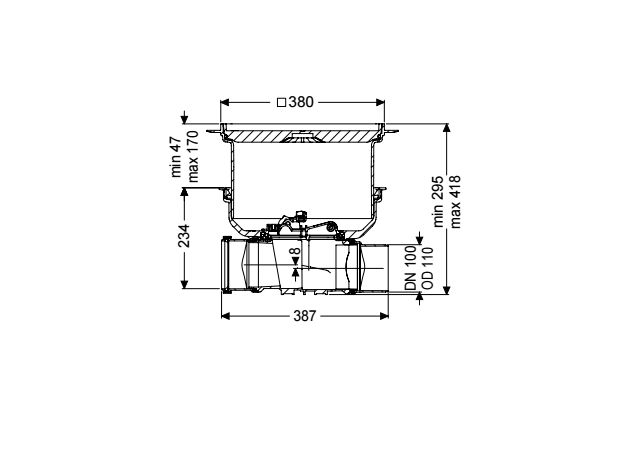

Tuyau de nettoyage Staufix DN 100, Dalle, carrelable
Le tuyau de nettoyage pour eaux usées sans matières fécales permet d'accéder confortablement aux conduites pour eaux usées pour les travaux de révision et de maintenance. Le système modulaire KESSEL permet aisément d’ajouter jusqu'à deux clapets et un verrouillage d'urgence aux systèmes existants ou de les transformer en clapet antiretour StaufixControl. Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Variante: Nature d’étanchéité: étanchéité composite État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Caractéristiques générales: Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 Couleur: noir Dimensions: Longueur: 444 mm Largeur: 444 mm Dimensions d'encastrement, longueur: 750 mm Dimensions d'encastrement, largeur: 750 mm Cuve: Profondeur de pose: 287 - 410 mm Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3.000 mm Type de réglage de la hauteur: Rehausse télescopique Caractéristiques fonctionnelles: Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Hauteur maxi du revêtement: 18 mm Classe de charge: K 3 (EN 1253-1) Longueur: 366 mm Largeur: 366 mm Étanchéité: étanche à l'eau Verrouillage: Lock & Lift Hauteur de chute: 8 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
|
Pile 3 V pour l'unité de commande | 680665 | |
|
Joint Joint de couvercle Staufix DN 90-110 | 686112 | |
|
Joint couvercle de protection, système 330 mm | 686114 | |
|
Joint Joint à lèvre, système 330 mm | 686115 | |
|
Appareil d´essai de mise en charge | 70214 | |
|
Couvercle verrouillable, DN90-100 | 72235 | |
|
Tampon, étanche eaux superf., noir | 830050 | |
|
Extrémité en pointe DN 100 | 830100 | |
|
Manchon DN 100 | 830101 |
| Manuels | |
|---|---|
| Données CAO |
- Type d'installation (ATTR-1):
à l’intérieur du bâtiment – pose encastrée en dalle
- Pays d'origine (ATTR-322): DE
- Diamètre nominal (DN) (ATTR-118):
100
- Diamètre extérieur (DA) (ATTR-147): 110
- Profondeur de pose (ATTR-B2_VB): 287 MMT
- Type de réglage de la hauteur (ATTR-177): Rehausse télescopique
- État à la livraison (ATTR-189): Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site)
- Longueur (ATTR-A6A): 444 MMT
- Largeur (ATTR-A6B): 444 MMT
- Dimensions d'encastrement, longueur (ATTR-160): 750 MMT
- Dimensions d'encastrement, largeur (ATTR-161): 750 MMT
- Volume (ATTR-320): 0,1 MTQ
- Dimensions d'emballage, longueur (ATTR-325): 586 MMT
- Dimensions d'emballage, largeur (ATTR-326): 486 MMT
- Dimensions d’emballage, hauteur (ATTR-327): 496 MMT
- Dimensions (ATTR-323): 586X486X496MM
- Nombre de colis (ATTR-321): 1
- Nature d’étanchéité (ATTR-170): étanchéité composite
- Type de couvercle (ATTR-A21): Couvercle carrelable
- Classe de charge (ATTR-A2B): K 3 (EN 1253-1)
- Étanchéité (ATTR-A2C): étanche à l'eau
- Verrouillage (ATTR-A2D): Lock & Lift
- Matériau du couvercle de recouvrement (ATTR-A2E):
Composite
- Hauteur maxi du revêtement (ATTR-A2L): 18 MMT
- Longueur (ATTR-A2M): 366 MMT
- Largeur (ATTR-A2N): 366 MMT
- Poids net (ATTR-A3A): 5,8 KGM
- Poids brut (ATTR-A3B): 8,4 KGM
- Étanchéité aux eaux souterraines à partir du point bas de la cuve (ATTR-B12): 3 MMT
- Position par rapport à la canalisation (ATTR-309):
Pente par rapport à la canalisation
- Couleur (ATTR-102): noir
- Nature des eaux usées (ATTR-6):
Eaux grises
- Remarque concernant la nature des eaux usées (ATTR-187): Selon les pays des exigences spécifiques peuvent diverger.
- Hauteur de chute (ATTR-176): 8 MMT
- Fabricant (M-ATTR-001): KESSEL
- Groupe de produits (M-ATTR-002): Clapets antiretours
- Nature du produit (M-ATTR-003): Tuyau de nettoyage
- Famille de produits (M-ATTR-004): Staufix
- Nom du produit (M-ATTR-005): Staufix
