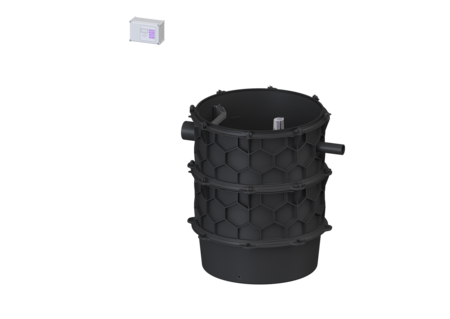

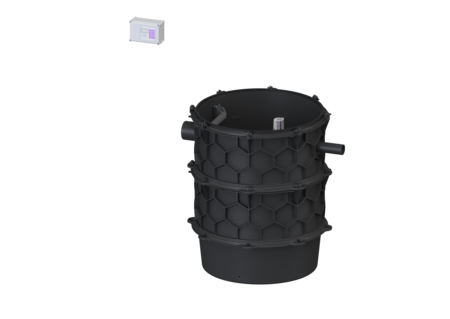

Station de relevage Aquapump XL

Tronic, STZ 4000-S1

Fiche technique du produit (PDF)

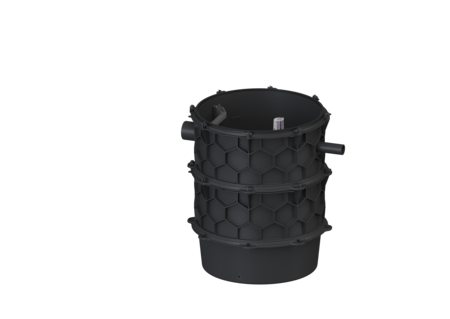

La station de relevage pour eaux grises est équipée d'une ou deux pompes submersible ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe ouvert avec des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. La chaîne de traction en acier inoxydable destinée au prélèvement par pompe doit être commandée en option en fonction de la profondeur d'installation sous la réf.: 680 528 = Longueur 2 m 680 529 = Longueur 3 m 680 530 = Longueur 4 m 680 531 = Longueur 5 m

  • Sécurité maximale
  • Pose flexible
  • Évacue de grandes quantités d’eaux grises
Numéro d'article 8743022
GTIN 4026092075760
Groupe de remise 60

Station de relevage Aquapump XL Tronic, STZ 4000-S1
La station de relevage pour eaux grises est équipée d'une ou deux pompes submersible ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe ouvert avec des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. La chaîne de traction en acier inoxydable destinée au prélèvement par pompe doit être commandée en option en fonction de la profondeur d'installation sous la réf.: 680 528 = Longueur 2 m 680 529 = Longueur 3 m 680 530 = Longueur 4 m 680 531 = Longueur 5 m Modèle Remarque concernant la profondeur de pose: en combinaison avec le module rehausse Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: oui Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Cadre, largeur: Gestionnaire Protection antiretour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-2 et EN 12050-1 (sans exigences ATEX) Nature des eaux usées: Eaux grises our eaux vannes (en situations de montage sans exigences ATEX) Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Tronic Dimensions Poids net: 169 kg Poids brut: 192 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Largeur: 1240 mm Hauteur: 1416 mm Longueur: 1370 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1550 mm Dimensions d'emballage, longueur: 2000 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1134 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1054 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 1134 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 330 mm Nombre d’arrivée: 150 mm Diamètre nominal de l’arrivée (DN): 160 mm Diamètre nominal de l’arrivée (DN): 150 Type d'arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 350 l Aide à l'installation Type de commande: GTF 4000 Nombre de pompes: 1 Poids: 45 kg Type de raccord: Raccordement direct Courant nominal: 6,6 A Longueur du câble d'alimentation de la pompe: 10 m Système d'autodiagnostic (SDS): I Classe d’isolation: H Facteur de puissance Cos phi: 0,87 Type de protection du gestionnaire: IP 68 (20 m) PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 53 m³/h Hauteur de relevage maxi: 18 m Régime: 2900 U/min Puissance P1: 4 kW Puissance P2: 3,4 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Commande Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection de la sonde: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fréquence de commutation maximale admissible: Comfort
  Titre Numéro d'article
Module rehausse LW 1000 dalle Accès LW 800, 411-660 mm, Classe K 3 8740002 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 668-917 mm, Classe K 3 8740003 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 396-645 mm, Classe A 15 8740004 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 653-902 mm, Classe L 15 8740005 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 661-910 mm, Classe K 3 8740008 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 918-1167 mm, Classe K 3 8740009 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 646-895 mm, Classe A 15 8740010 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 903-1152 mm, Classe L 15 8740011 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 911-1160 mm, Classe K 3 8740014 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1168-1417 mm, Classe K 3 8740015 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 896-1145 mm, Classe A 15 8740016 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1153-1402 mm, Classe L 15 8740017 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe A/B 8740018 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe D 8740019 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1161-1410 mm, Classe K 3 8740020 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1418-1667 mm, Classe K 3 8740021 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1146-1395 mm, Classe A 15 8740022 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1403-1652 mm, Classe L 15 8740023 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B 8740024 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe D 8740025 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1411-1660 mm, Classe K 3 8740026 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1668-1917 mm, Classe K 3 8740027 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1396-1645 mm, Classe A 15 8740028 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1653-1902 mm, Classe L 15 8740029 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe A/B 8740030 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe D 8740031 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1661-1910 mm, Classe K 3 8740032 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1646-1895 mm, Classe A 15 8740034 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe A/B 8740036 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe D 8740037 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1911-2160 mm, Classe K 3 8740038 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1896-2145 mm, Classe A 15 8740040 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe A/B 8740042 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe D 8740043 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2161-2410 mm, Classe K 3 8740044 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2146-2395 mm, Classe A 15 8740046 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe A/B 8740048 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe D 8740049 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2411-2660 mm, Classe K 3 8740050 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2396-2645 mm, Classe A 15 8740052 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe A/B 8740054 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe D 8740055 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2661-2910 mm, Classe K 3 8740056 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2646-2895 mm, Classe A 15 8740058 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe A/B 8740060 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe D 8740061 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2911-3160 mm, Classe K 3 8740062 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2896-3145 mm, Classe A 15 8740064 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3130-3379 mm, Classe A/B 8740066 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3130-3379 mm, Classe D 8740067 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3161-3410 mm, Classe K 3 8740068 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3146-3395 mm, Classe A 15 8740070 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3380-3629 mm, Classe A/B 8740072 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3380-3629 mm, Classe D 8740073 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3411-3660 mm, Classe K 3 8740074 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3396-3645 mm, Classe A 15 8740076 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3630-3879 mm, Classe A/B 8740078 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3630-3879 mm, Classe D 8740079 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3661-3910 mm, Classe K 3 8740080 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3646-3895 mm, Classe A 15 8740082 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3880-4129 mm, Classe A/B 8740084 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3880-4129 mm, Classe D 8740085 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3911-4160 mm, Classe K 3 8740086 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3896-4145 mm, Classe A 15 8740088 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 375-624 mm, Classe K 3 8740122 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 625-874 mm, Classe K 3 8740123 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 875-1124 mm, Classe K 3 8740124 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1125-1374 mm, Classe K 3 8740125 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1375-1624 mm, Classe K 3 8740126 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1625-1874 mm, Classe K 3 8740127 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1875-2124 mm, Classe K 3 8740128 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2125-2374 mm, Classe K 3 8740129 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2375-2624 mm, Classe K 3 8740130 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2625-2874 mm, Classe K 3 8740131 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2875-3124 mm, Classe K 3 8740132 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3125-3374 mm, Classe K 3 8740133 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3375-3624 mm, Classe K 3 8740134 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3625-3874 mm, Classe K 3 8740135 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3875-4124 mm, Classe K 3 8740136 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe B 8740141 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe B 8740142 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe B 8740143 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe D 8740158 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe D 8740159 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe D 8740160 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
Dispositif d'alarme Basic avec sonde optique 20223 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM modem TeleControl 28792 Afficher
Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
Kit de pièces de rechange sonde optique 80888 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire extérieure largeur: 460 mm 97716 Afficher
Armoire électrique extérieure 97723 Afficher
Armoire électrique extérieure 97724 Afficher
  Titre Numéro d'article
  • Label CE (ce_kennzeichnung): oui
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
  • Dispositif d’alarme (alarmgeber): Sonde de niveau
  • (einbautiefe):
  • Nature du système (anlagenart): Installation individuelle
  • Type de rotor (laufrad_typ): Roue vortex
  • Type de commande (pumpe): GTF 4000
  • Tension de service (betriebsspannung): 400  V
  • ATEX (atex): non
