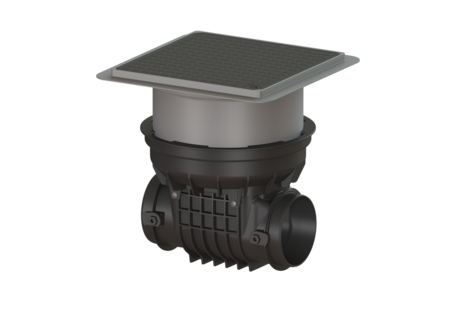

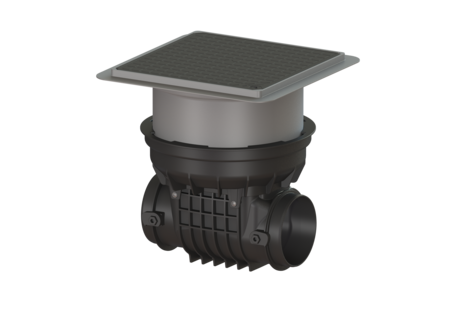

Corps de base Staufix type 2
DN 125-200, Dalle, noir
Le corps de base Staufix pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. L’extrémité pointue et le manchon sont disponibles en option dans la taille requise. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl.
- Transformable en toute facilité en StaufixControl
- Pose flexible
- Fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
| Numéro d'article | 730000.15S |
|---|---|
| GTIN | 4026092076279 |
| Groupe de remise | 10 |
Corps de base Staufix type 2 DN 125-200, Dalle, noir
Le corps de base Staufix pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. L’extrémité pointue et le manchon sont disponibles en option dans la taille requise. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl. Modèle Battant en acier inoxydable pour protection anti rongeurs: non Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 125-200 Remarque concernant le diamètre nominal: Hydraulique correspond à DN 150 Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Dimensions Poids net: 7,6 kg Poids brut: 10,2 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 8 mm Profondeur de pose: 341 - 464 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 444 mm Longueur: 444 mm Dimensions d'emballage, largeur: 486 mm Dimensions d’emballage, hauteur: 496 mm Dimensions d'emballage, longueur: 586 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 368 mm Hauteur du couvercle: 43 mm Longueur du couvercle: 368 mm Verrouillage du couvercle: verrouillé Classe de charge: L 15 (EN 1253-1) Étanchéité: étanche à l'eau
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Staufix raccord Premium - embout mâle DN | 83082 | Afficher |
 | Staufix raccord Premium - embout mâle DN | 83083 | Afficher |
 | Staufix raccord Premium - emout mâle DN | 83084 | Afficher |
 | Staufix raccord Premium - manchon DN 125 | 83086 | Afficher |
 | Staufix raccord Premium - manchon DN 150 | 83087 | Afficher |
 | Staufix Premium manchon fémale DN200 | 83088 | Afficher |
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pile 3 V pour l'unité de commande | 680665 | Afficher |
 | Joint Joint de couvercle Staufix, DN 125-200 | 686113 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Joint Joint à lèvre, système 330 mm | 686115 | Afficher |
 | Appareil d´essai de mise en charge | 70214 | Afficher |
 | Battant en plastique Ø 125/200 | 70232 | Afficher |
 | Cadre du battant avec joint Ø 125/160 | 70242 | Afficher |
 | Couv. verrouill. DN125-200 verr. urgence | 72230 | Afficher |
 | Tampon, étanche eaux superf., carrel. | 830052 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai |
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
à l’intérieur du bâtiment – pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Diamètre nominal (DN) (nennweite): 125-200
- Longueur (laenge): 444 mm
- Largeur (breite): 444 mm
- Protection anti-retour (rueckstauschutz): Type 2
- Battant en acier inoxydable pour protection anti rongeurs (edelstahlklappe_rattenschutz): non
