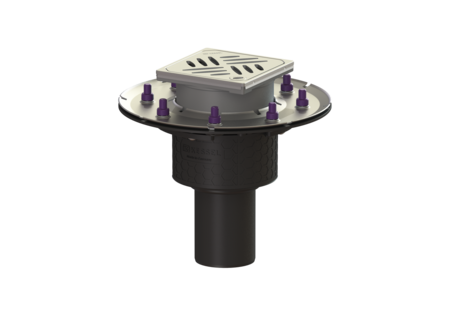

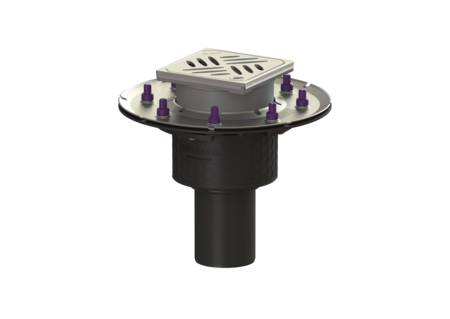

Siphon Ecoguss bride compr.
DN 70, vertic., Grille design
Le siphon Ecoguss est un dispositif d'écoulement et est équipé d’une bride de compression ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’un cache de chantier. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Seules les membranes d’étanchéités testées par le fabricant peuvent être utilisées. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise.
- Insonorisation scientifiquement prouvé
- Normes de protection anti-incendie maximales
Numéro d'article | 48878.63 |
---|---|
GTIN | 4026092053409 |
Groupe de remise | 40 |
Siphon Ecoguss bride compr. DN 70, vertic., Grille design
Le siphon Ecoguss est un dispositif d'écoulement et est équipé d’une bride de compression ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’un cache de chantier. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Seules les membranes d’étanchéités testées par le fabricant peuvent être utilisées. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride à coller (bride de compression) Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 70 Diamètre extérieur (DA): 78 mm Dimensions Poids net: 3,04 kg Poids brut: 3,67 kg Diamètre: 273 mm Type de réglage de la hauteur: Rehausse télescopique Largeur: 273 mm Longueur: 273 mm Dimensions d'emballage, largeur: 300 mm Dimensions d’emballage, hauteur: 400 mm Dimensions d'emballage, longueur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss Système: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Matériau du cadre: Acier inoxydable 14301 Verrouillage du couvercle: Lock & Lift Classe de charge: L 15 (EN 1253-1) Couleur de la grille: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, longueur: 132 mm Matériau du cadre: 132 mm Hauteur maxi du revêtement: 16 mm Rehausse: réglable en hauteur Matériau de la rehausse : ABS Dispositif anti-odeur: compris
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher | |
Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher | |
Pièce de rallonge avec bride à coll | 48403 | Afficher | |
Pièce de rallonge bride de compression | 48404 | Afficher | |
Pièce intermédiaire Variofix | 48900 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Pièce intercalaire système 125 | 48989 | Afficher | |
Quick-Fit avec insert coupe-feu | 48990 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Rehausse Gril. design Kessel, 304, Lock&Lift, L15 | 48201 | Afficher | |
Bride de compression, système 125 | 48407 | Afficher | |
Corps de base Ecoguss Bride compr., DN 70, Sortie vertic. | 48878 | Afficher | |
Grille design Oval, Lock & Lift | 680225 | Afficher | |
Grille design KESSEL, Lock & Lift | 680226 | Afficher | |
Grille design Cross, Lock & Lift | 680235 | Afficher | |
Grille design Parade, Lock & Lift | 680236 | Afficher | |
Grille design Festival, Lock & Lift | 680237 | Afficher | |
Grille design Spot, Lock & Lift | 680238 | Afficher | |
Grille design Slot, Lock & Lift | 680239 | Afficher | |
Grille design Sticks, Lock & Lift | 680240 | Afficher | |
Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 70
- Matériau corps de base (material_grundkoerper): Ecoguss
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Système (stutzen_ausfuehrung): vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
