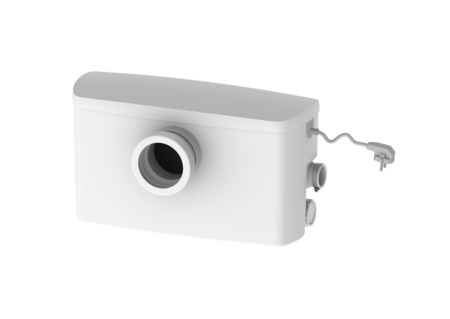

Poste de relevage Minilift F
pose hors-sol à l'abri du gel
Le petit poste de relevage prêt au raccordement pour eaux usées avec et sans matières fécales convient pour l'évacuation des eaux usées de toilettes individuelles. La cuve en composite (ABS) est équipée d’un dispositif antiretour, d'un filtre à charbon actif, d’une fonction d'alarme, ainsi que d'une arrivée horizontale DN 100 et de deux arrivées latérales DN 40. Le gestionnaire intégré contrôle le petit poste de relevage via un système de détection pneumatique de niveau.
- Couteaux haute performance SharkTwister
- Technique de commande intelligente
- Maintenance facile
Numéro d'article | 28520 |
---|---|
GTIN | 4026092072899 |
Groupe de remise | 20 |
Poste de relevage Minilift F pose hors-sol à l'abri du gel
Le petit poste de relevage prêt au raccordement pour eaux usées avec et sans matières fécales convient pour l'évacuation des eaux usées de toilettes individuelles. La cuve en composite (ABS) est équipée d’un dispositif antiretour, d'un filtre à charbon actif, d’une fonction d'alarme, ainsi que d'une arrivée horizontale DN 100 et de deux arrivées latérales DN 40. Le gestionnaire intégré contrôle le petit poste de relevage via un système de détection pneumatique de niveau. Modèle Nature du système: Installation individuelle Protection antiretour: intégré Refoulement: horizontal Caractéristiques générales Couleur: blanc Norme: EN 12050-3 Nature des eaux usées: Eaux vannes Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: prêt au raccordement Dimensions Poids net: 7,33 kg Poids brut: 7,53 kg Largeur: 237 mm Hauteur: 285 mm Longueur: 488 mm Dimensions d'emballage, largeur: 240 mm Dimensions d’emballage, hauteur: 330 mm Dimensions d'emballage, longueur: 600 mm Cuve/corps de base Diamètre extérieur (DA) de refoulement: 28 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 108 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 180 mm Diamètre nominal de l’arrivée (DN): 110 mm Diamètre nominal de l’arrivée (DN): 100 Type d'arrivée: 3 Volume utile: 4 l Volume de la cuve: 11 l Aide à l'installation Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,8 A Longueur du câble d'alimentation de la pompe: 1,6 m Système d'autodiagnostic (SDS): I Type de protection du gestionnaire: IP 44 PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 35 °C Hauteur de relevage maxi: 6,4 m Régime: 2900 U/min Puissance P1: 0,65 kW Puissance P2: 0,35 kW Mode de fonctionnement: S3 – 30 % Type de câble d'alimentation de la pompe: H07RN-F 3G, 0,75 mm² Type de rotor: Outil tranchant Commande Type de détection du niveau: pneumatique Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif antiretour avec refoulement | 680542 | Afficher | |
Kit d'arrivée DN 40, avec clapet antiretour | 680543 | Afficher | |
Filtres à charbon actif pour Minilift F | 680544 | Afficher | |
Joint pour pompe Minilift F | 680545 | Afficher | |
Pompe de remplacement Minilift F avec contrôle de l’étanchéité | 680546 | Afficher | |
Condensateur pour Minilift F | 680547 | Afficher | |
Joint pour conduite d’arrivée DN 100, pour Minilift F | 680673 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance |
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Diamètre nominal de l’arrivée (DN) (zulauf_nennweite_dn): 100 mm
