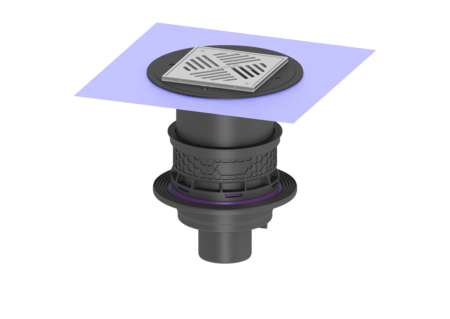

Siphon de cave Universale Plus
vert., Variofix, Clapet antiretour, WU
Le siphon de cave Universale Plus en composite sert à l’écoulement des eaux usées sans matières fécales. Il est équipé d’un clapet antiretour amovible avec deux battants, ainsi que d’un verrouillage d'urgence à actionnement manuel. Avec protection de chantier. Le siphon est étanche à l'eau sous pression jusqu'à 0,6 bar (testé par MFPA Leipzig) et étanche au radon (testé par IAF Radioökologie GmbH).
- Durable grâce à l'utilisation de matériaux recycles
- Arrivées au-dessus de la dalle béton - pas de perçage nécessaire
- Sortie verticale pour un montage facile et un accès aisé à la conduite de base
| Numéro d'article | 27651 |
|---|---|
| GTIN | 4026092096888 |
| Groupe de remise | 10 |
Siphon de cave Universale Plus vert., Variofix, Clapet antiretour, WU
Le siphon de cave Universale Plus en composite sert à l’écoulement des eaux usées sans matières fécales. Il est équipé d’un clapet antiretour amovible avec deux battants, ainsi que d’un verrouillage d'urgence à actionnement manuel. Avec protection de chantier. Le siphon est étanche à l'eau sous pression jusqu'à 0,6 bar (testé par MFPA Leipzig) et étanche au radon (testé par IAF Radioökologie GmbH). Modèle Verrouillage d'urgence: oui Bride WU: prémonté en usine Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Alimentation en eau: W3-I Garde d'eau: 60 mm Débit (l/s) avec débordement de 10 mm: 1,6 Débit (l/s) avec débordement de 20 mm: 1,7 Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 1253 Diamètre nominal (DN): 100 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle Protection anti-retour: Type 5 Dimensions Poids net: 4,37 kg Poids brut: 4,88 kg Diamètre: 295 mm Dimensions d'encastrement, largeur: 310 mm Dimensions d'encastrement, longueur: 310 mm Pose verticale: 12 - 28 Profondeur de pose: 309 - 408 mm Type de réglage de la hauteur: Rehausse télescopique Hauteur: 270 mm Dimensions d'emballage, largeur: 338 mm Dimensions d’emballage, hauteur: 466 mm Dimensions d'emballage, longueur: 443 mm Cuve/corps de base Système: vertical Caractéristiques fonctionnelles Type de couvercle: Grille en acier inoxydable Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 200 mm Hauteur du couvercle: 25 mm Longueur du couvercle: 200 mm Classe de charge: K 3 (EN 1253-1)
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pièce intermédiaire, système 200 | 27298 | Afficher |
 | Double clapet anti-retour | 27603 | Afficher |
 | Grille inox, 200x200mm | 27643 | Afficher |
 | Siphon de cave Universale Plus verticale, avec clapet antiretour, WU | 27650 | Afficher |
| Colle de montage Mortier de montage 2K | 48650 | Afficher | |
 | Manchette d´isolation | 48651 | Afficher |
 | Rehausse Variofix, 200x200mm | 48968 | Afficher |
 | Joint pour siphon de cave Système 200, D : 175 mm | 681036 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Déclaration de performance |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Type d'installation (einbausituation):
à l’intérieur du bâtiment – pose encastrée en dalle
- Nature des eaux usées (abwasserart_de):
Eaux grises
- Système (stutzen_ausfuehrung):
vertical
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Protection anti-retour (rueckstauschutz): Type 5
- (verriegelung):
- Dispositif anti-odeur (geruchsverschluss):
- (wu-flansch):
